力骨式網帶輸送方式，可應對多種形式的產品輸送，特別適合體積小、數量多的產品生產需求，產品可靈活排布在網帶上，設備可配合自動化上下料機構使用。

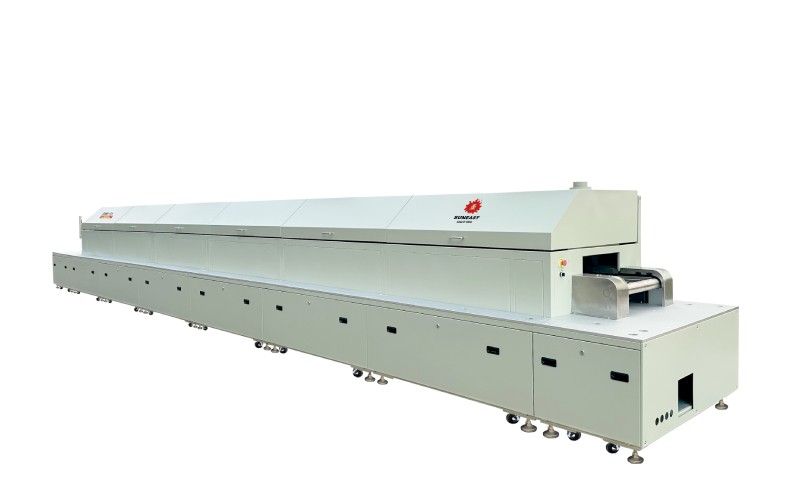

SHR-01L系列隧道爐由機架系統、熱風循環系統、輸送系統、加熱系統及電氣控制系統等組成。精選優質不銹鋼力骨式網帶，耐磨性好，使用壽命長，運轉平衡。采用模塊化、數字化及人性化設計，在功能、性能、穩定性及可靠性、安全性、可維護性、易操作性方面具有良好的優越性，既為客戶降低了運營成本，也為客戶保質保量生產合格的產品提供了有力的保障。力骨式網帶輸送方式，可應對多種形式的產品輸送，特別適合體積小、數量多的產品生產需求，產品可靈活排布在網帶上，設備可配合自動化上下料機構使用。
適用于固化無工藝邊要求，無底部空間要求的產品；
可配合自動化線生產，也可人工放置產品；
適用于新能源汽車電子產品封裝固化；
廣泛應用于電子行業：PCB、LED、LCM、LCD、MLCC、電解電容、電感、手機、半導體、3C產品等固化烘烤工序。
| SHR-01L系列技術參數 | |||
| 設備型號 | SHR-01L[注：01-05T 500) | SHR-01L(注：01-05T-850) | 備注 |

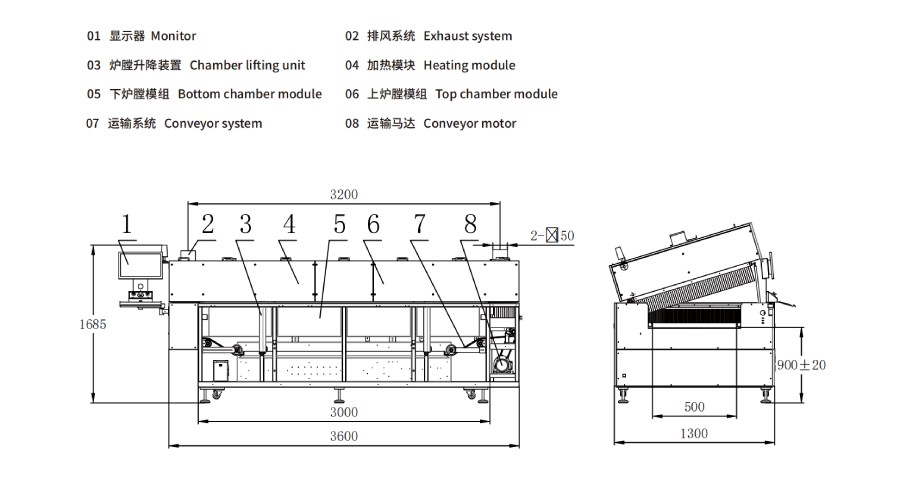

| 設備尺寸 | L3600xW1300xH1685mm | L3600xW1650xH1685mm | |
| 設備重量 | 1400kg | 1800kg | |
| 電源要求 | 3P 5L 380V 50/60Hz | 3P 5L 380V 50/60Hz | |
| 控制系統 | PC+PLC | PC+PLC | |
| 總功率 | 約2KW | 約32KW | |
| 運輸形式 | 力骨式網帶 | 力骨式網帶 | |
| 輸送寬度 | 500mm | 850mm | |
| 產品高度(含治具) | max100mm | max100mm | |
| 入板高度 | 900±20mm | 900±20mm | |
| 傳送速度范圍 | 100-500mm/min | 100-500mm/min | |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | |
| PCB傳送方向 | 左-右（可選：右-左） | 左-右（可選：右-左） | |
| 控溫方式 | PID | PID | |
| 溫度設定范圍 | 室溫--200℃ | 室溫--200℃ | |
| 加熱系統 | 通道上加熱 | 通道上加熱 | |
| 溫區數量 | 5個加熱區 | 5個加熱區 | |
| 加熱區長度 | 3000mm | 3000mm | |
| 冷卻區長度 | 無 | 無 | 可選配 |
| 升溫時間 | 約15min | 約15min | 設置溫度150℃ |
| 運行功率 | 約6KW | 約7kW | |
| 溫度數值顯示精度 | 1℃ | 1℃ | |
| 異常報警 | 三色信號燈+人機界面提示 | 三色信號燈+人機界面提示 | |
| 排風要求 | 2-Φ150排風口，單個排風口排風量要求約15m3/min | 2-Φ150排風口，單個排風口排風量要求約15m3/min | |
| 參數存儲 | 可存儲多種設置參數 | 可存儲多種設置參數 | |
| 停電保護 | UPS延時關機 | UPS延時關機 | |
| 氣源要求 | 無 | 無 | |
| 1.可選：機頭機尾可凸出，凸出上爐膛外側面尺寸300mm（整機尺寸會加長600mm）。 2.注明：根據產能要求，推薦溫區數量優先選擇：4溫區、5溫區、 8溫區、9溫區、10溫區、12溫區，可定制。 | |||
