2024-09-03

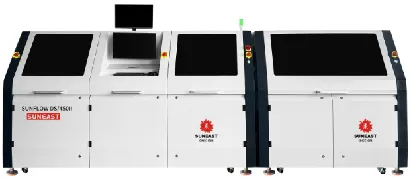

日東科技“雙缸異步選擇性波峰焊”全新升級上市，Z軸獨立控制，可安裝不同型號的噴嘴，兼容性更好。既可異步控制，也可同步控制，靈活性更強！還可選配雙缸雙模組高產能方案，讓您同時擁有高效率和靈活性！

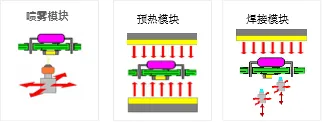

標準配置：噴霧+預熱+焊接（雙缸）
噴霧模塊

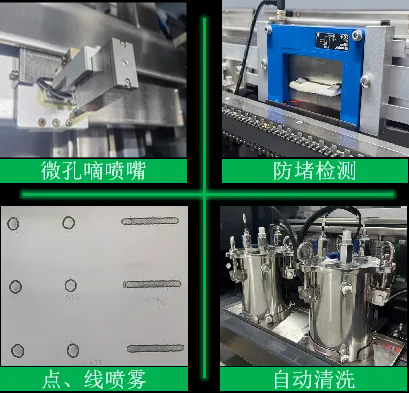

采用微孔滴噴嘴，130um直徑，噴射范圍2~8mm。伺服電機運動控制，點對點式噴射，大量節約助焊劑使用，噴射精度±0.25mm。標配噴嘴防堵檢測、自動清洗功能。
預熱模塊
預熱模塊由底部預熱、頂部預熱、焊接保溫模塊組成。各溫區獨立循環、獨立控溫。可根據產品尺寸，自動關閉產品尺寸范圍外的加熱，節能簡單。
焊接模塊

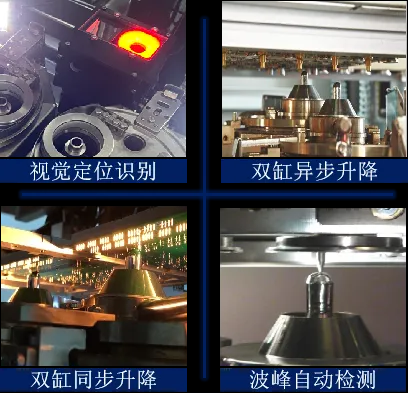

采用微型電磁泵錫爐，流量大，波峰穩，焊點透入深度大。焊接平臺運動重復精度高，焊接精度±0.15mm。焊接區氮?dú)獗Ｗo(hù)，有效降低氧化，防止噴嘴堵塞。可自動校準波峰，檢測液位高度，保證波峰穩定，具有焊點瘦身功能。標配兩個CCD相機，可監控焊接狀態和PCB定位編程。

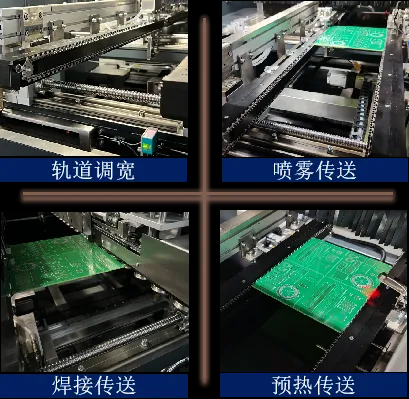

傳送模塊
傳送模塊由噴霧傳送、預熱傳送、焊接傳送三部分組成。適用于傳送工藝邊3mm以上。噴霧和焊接傳送軌道上分別裝有停板定位裝置，確保噴霧及焊接精度。焊接傳送采用滾輪設計，有效防止高溫形變。
軟件介紹
支持CAD、Gerber、坐標文檔、圖片文檔多種方式進行編程，標配示教相機，可在線視覺編程。支持離線編程。每個焊點參數都可獨立設置。全程可視化操作，在線調試方便快捷。自動優化焊接順序，節省焊接時間。可提供MES系統接口。
高產能雙缸雙模組方案

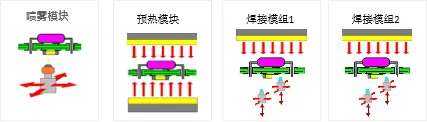

標準配置：噴霧+預熱+焊接1+焊接2（四缸）
雙缸雙模組方案標配獨立噴霧、預熱和兩個焊接模組。標配4個電磁泵錫爐，可連續進板，最多可同時進4塊板，焊接效率成倍提升！
