发布者：万志智能 时间：2019-06-10
全自动高速回转式贴标机 方案书
一、直线式贴标机与回转式贴标机的区别：
贴标机的输送方式大体分为2种，一种是直线式，一种是回转式；
直线式产量最高12000/小时（产量根据产品大小、标签大小、贴标要求而定）直线式价格相应便宜3-10几万不等，回转式贴标机高速贴标产量可达1.2万-2.4万/小时（产量和旋转式贴标机贴标头数有关），回转式价格都是30万往上，如何选择还是根据自己的产量要求、价格预算而定。用户可根据自己的产量需求来选择贴标方式。

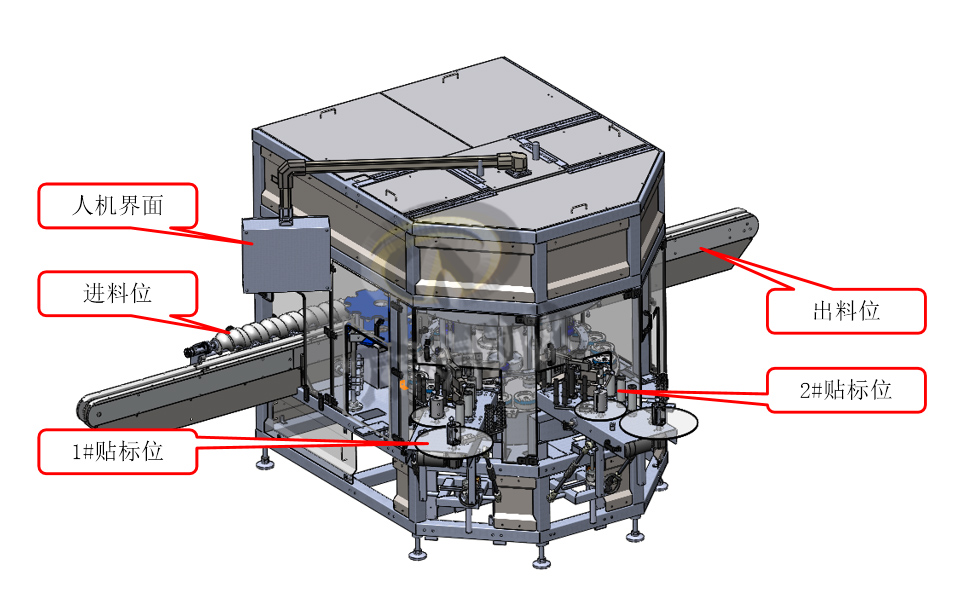

1.整体方案3D图：
二、工作流程：

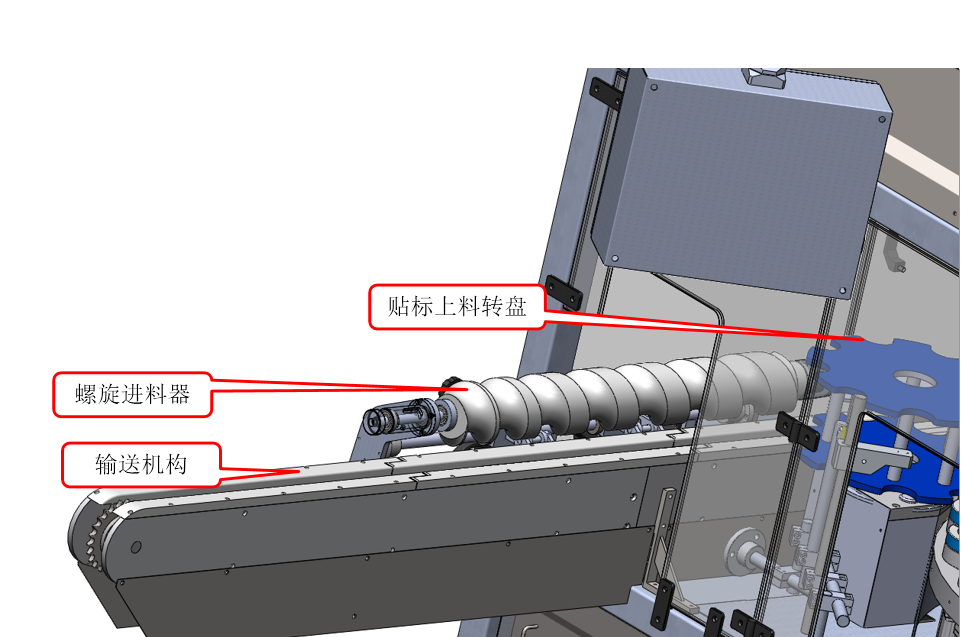

1.产品沿输送带进入螺旋进料器拉开间距
4.产品继续向前到达2#贴标位，贴另一标签
5.贴标完成后随转盘向后运动至出料星轮
6.出料星轮将产品逐个均匀拨出至出料输送
7.产品沿输送流至下工位作业
三、技术参数：
☆ 适用产品尺寸：依客户要求订做 ；
☆ 适用标签尺寸：依客户要求订做；
☆ 贴标精度： ± 1mm
☆ 贴标效率：约200件/分
☆ 适用电源：220V/50HZ；
☆ 整机重量：约380KG
四、设备主要配置
|
主
要
机
构
配 置 |
机构名称 |
数量 |
主要使用材料 |
机构名称 |
数量 |
主要使用材料 |
|

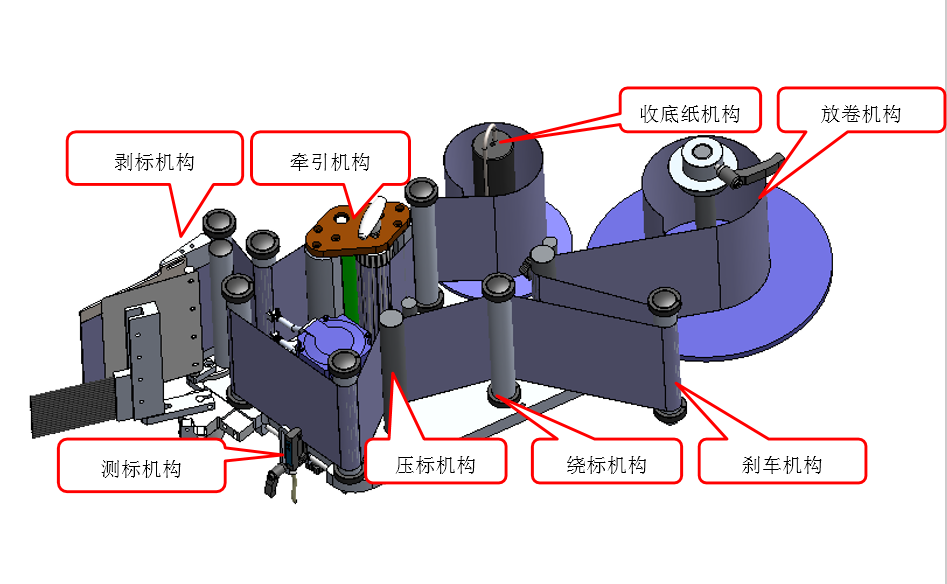

标头机构 |
2套 |
铝合金、钣金烤漆 |
设备�；ふ� |
1套 |
方通烤漆、亚克力 |
|
|
电箱机构 |
1套 |
方通烤漆、钣金烤漆 |
人机界面支架 |
1套 |
钣金烤漆 |
|
|
输送机构 |
1套 |
铝合金、不锈钢 |
产品转盘机构 |
1套 |
铝合金、45#钢、不锈钢 |
|
|
压瓶转盘机构 |
1套 |
铝合金、45#钢、不锈钢 |
星轮进出料机构 |
2套 |
赛钢、铝合金 |
|
|
主
要
电 气 |
电气名称 |
数量 |
品牌 |
电气名称 |
数量 |
品牌 |
|
输送电机 |
1套 |
明牌变频电机+台安变频器 |
测物电眼 |
若干 |
德国西克/意大利蒂斯 |
|
|
PLC |
1套 |
日本松下 |
触摸屏 |
1套 |
威纶7英寸 |
|
|
转盘电机 |
1套 |
台达伺服 |
牵引电机 |
2套 |
台达伺服 |
|
|
产品旋转电机 |
1套 |
台达伺服 |
测标电眼 |
2套 |
德国西克/意大利蒂斯 |
万志自动贴标机在订制高速贴标机方面，经验丰富，不管是哪种方式都有做过非常多的案例，具体也可以进入网站www.shlongshi.com.cn点击“订制专机”查看部份案例，更多详情或现场配套的案例视频可以打全国免费客服热线：400-8860822
